Technische Beschreibung
Technische Vorraussetzung für die Visualisierungen ist ein in JAVA/Processing entwickelter Software-Prototyp. Er ermöglicht es, die Spektralbilder der "Akustischen Kamera" in Echtzeit zu analysieren und nach neuen, frei definierten Kriterien wieder zusammenzusetzen. Dadurch konnte eine einheitliche Datengrundlage geschaffen werden, die es erlaubt, unterschiedliche akustische Szenarien abzubilden und miteinander zu vergleichen.
Im ersten Schritt wird das Bildmaterial durch die Software zweidimensional analysiert. Aus jedem einzelnen Pixel wird der abgebildete Farbwert (HSB) extrahiert. Dadurch kann der ursprüngliche Messwert (mit gewissen Unschärfen) an diesem Bildpunkt rekonstruiert werden. Die ausgelesenen Werte dienen als Verzerrungsmatrix, die das akustische Spektralbild in ein dreidimensionales Höhenrelief übersetzt. Anstelle des akustischen Bildes kann nun eine Textur des Originalbildes über das Relief gelegt werden. Beide Bilder können gleichzeitig sichtbar gemacht werden, ohne dass es zu Überlagerungen kommt.
Hardware / Software

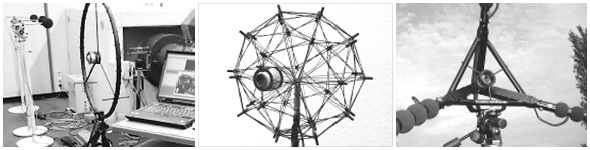

Ausgangspunkt für die Visualisierungen sind bereits vorhandene Aufzeichnungen der 'Akustischen Kamera' (entwickelt von der GfaI, www.acoustic-camera.com). Die aufgezeichneten akustischen Einzelbilder und Bildsequenzen werden mit einer für dieses Projekt entwickelten Software in Echtzeit analysiert und abgebildet.
